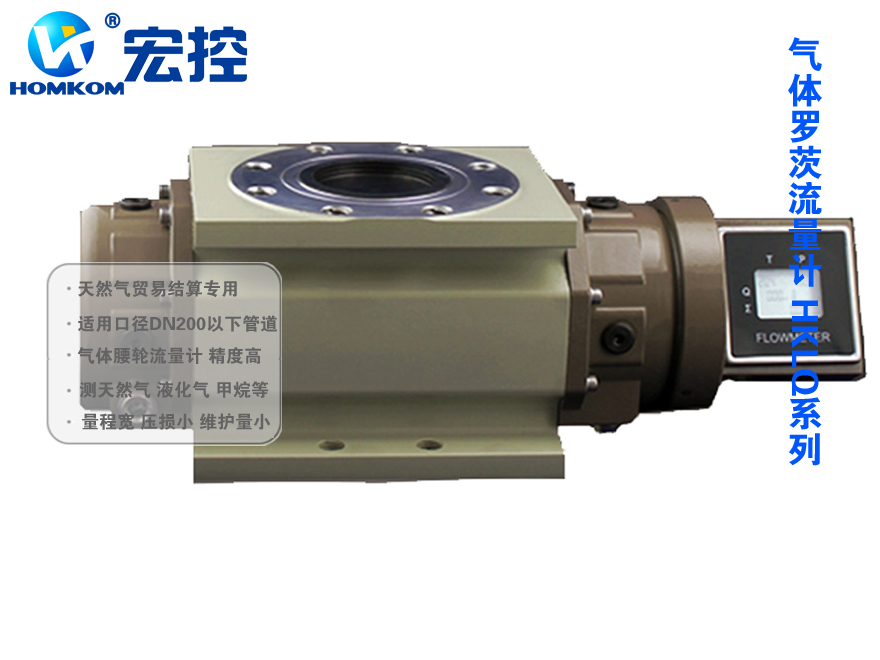

HKLQ罗茨天然气流量计 气体腰轮

HKLQ罗茨天然气流量计流量计由5个部分组成

　　1. 流量传感器

　　2. 压力传感器

　　3. 温度传感器

　　4. 气体腰轮流量计（机械）

　　5. 智能流量积算仪

　　智能气体腰轮流量计的工作原理（见图2）a

　　智能气体腰轮流量计，主要由壳体、共轭转子和智能流量积算仪等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差（P入＞P出）作用下，通过精密加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板间保持工作间隙，实现了连续的无接触密封。转子每转动一周，则输出四倍计量室有效容积的气体，转子的转数通过磁性密封联轴装置及减速机构，传递到智能流量积算仪，从而显示输出气体的累计体积量。其计量过程和工作原理如图1所示（图中仅表示了四分之一周期）。

图2  气体腰轮流量计工作原理

　　智能流量积算仪的工作原理（见图3）

　　智能流量积算仪由温度和压力检测模拟通道、流量传感器通道以及微处理器单元组成，并配有外输信号接口，输出各种信号。智能流量积算仪中的微处理器按照气态方程进行温压补偿，并进行压缩因子修正，气态方程如下：

(1)

　　式中：

　　Qn：标准状态下的体积流量（m3/h）；

　　Qg: 工况状态下的体积流量（m3/h）；

　　Pg：流量计压力检测点处的表压（kPa）；

　　Pa：当地大气压（kPa）；

　　Tg：介质的绝对温度（273.15＋t）(K)；

　　t： 被测介质温度（℃）；

　　Zn：标准状态下的压缩系数；

　　Zg：工作状态下的压缩系数；

　　Tn：标准状态下的绝对温度（273.15＋20）(K)；

　　Pn：标准大气压（101.325 kPa）；

　　P:  P= Pa+ Pg。

　　注：对于天然气Zn/Zg＝Fz2，Fz称为超压缩因子，本产品按中国石油天然气总公司的标准SY/T6143-1996中的公式进行计算。
