容积式流量计

罗茨流量计 气体腰轮流量计

HKLQ罗茨流量计也叫气体腰轮流量计适于测量天然气、城市煤气、丙烷、氮气、工业惰性气体等非腐蚀性气体,宽量程,低流速,精度高,重复性好!详询400-0592-364...

立即咨询立即咨询

咨询电话 :400-0592-364

微信:homkom邮箱:service@homkom.com

产品详情

气体腰轮流量计(罗茨)说明书.doc

适于测量天然气、城市煤气、丙烷、氮气、工业惰性气体等非腐蚀性气体




罗茨流量计产品概述
  HKLQ系列气体腰轮流量计是精确测量气体流量的仪表,基于容积式测量原理,用于精确计量流经封闭管道的气体总量。流量计基型由腰轮流量传感器和流量积算仪(二次表)两部分组成。
  可测气体
  适于测量天然气、城市煤气、丙烷、氮气、工业惰性气体等非腐蚀性气体。
  主要应用场合
  餐饮、宾馆等行业的燃气商业结算,输配管网燃气计量,燃气调压站计量,工业和民用锅炉等燃气计量,也可用作标准流量计。



流量计由5个部分组成

  1. 流量传感器

  2. 压力传感器

  3. 温度传感器

  4. 气体腰轮流量计(机械)

  5. 智能流量积算仪

  智能气体腰轮流量计的工作原理(见图2)a

  智能气体腰轮流量计,主要由壳体、共轭转子和智能流量积算仪等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差(P入>P出)作用下,通过精密加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板间保持工作间隙,实现了连续的无接触密封。转子每转动一周,则输出四倍计量室有效容积的气体,转子的转数通过磁性密封联轴装置及减速机构,传递到智能流量积算仪,从而显示输出气体的累计体积量。其计量过程和工作原理如图1所示(图中仅表示了四分之一周期)。





图2  气体腰轮流量计工作原理



  智能流量积算仪的工作原理(见图3)

  智能流量积算仪由温度和压力检测模拟通道、流量传感器通道以及微处理器单元组成,并配有外输信号接口,输出各种信号。智能流量积算仪中的微处理器按照气态方程进行温压补偿,并进行压缩因子修正,气态方程如下:
(1)

  式中:

  Qn:标准状态下的体积流量(m3/h);

  Qg: 工况状态下的体积流量(m3/h);

  Pg:流量计压力检测点处的表压(kPa);

  Pa:当地大气压(kPa);

  Tg:介质的绝对温度(273.15+t)(K);

  t: 被测介质温度(℃);

  Zn:标准状态下的压缩系数;

  Zg:工作状态下的压缩系数;

  Tn:标准状态下的绝对温度(273.15+20)(K);

  Pn:标准大气压(101.325 kPa);

  P:  P= Pa+ Pg。

  注:对于天然气Zn/Zg=Fz2,Fz称为超压缩因子,本产品按中国石油天然气总公司的标准SY/T6143-1996中的公式进行计算。

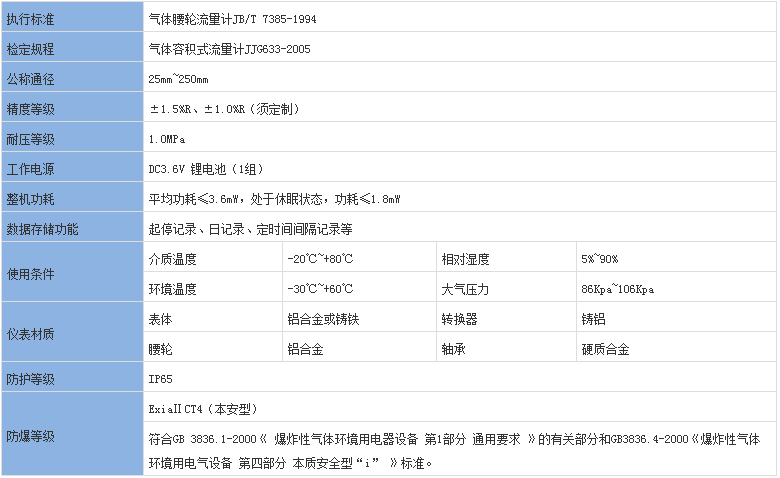

罗茨流量计技术参数



罗茨流量计测量范围



罗茨流量计产品特点
精确度高,重复性好。内部转子经精密加工和平衡检测,无接触旋转,良好的油润滑,确保了流量计精确度不变,工作寿命长;
流量计前后不需要直管段,可以安装在环境狭窄的场合;
始动流量小,量程比宽,适合于计量负荷变动大的气体流量;
计量精确度不受压力和流量变化的影响,性能稳定,寿命长
通用性好,所有罗茨流量传感器均可使用通用的附件;
配置RS-485通讯接口和专用信号集中器配套,可通过GPRS/CDMA、Internet、电话网络组成远程数据采集及监控系统,便于数据的集中采集和实时管理;
电路采用表贴安装工艺,机构紧凑、抗干扰能力强,可靠性高;
采用高性能微处理器和现代数字滤波技术,软件功能强大,可靠性高;
采用浮点运算和五段仪表系数自动修正,并具有故障自诊断和报警功能;
采用微功耗高新技术,内、外电源供电工作,整机功耗低;
就地显示流量值,并带多种信号输出功能;
采用高对比度的液晶显示器,可显示标准累积流量、标准体积流量、工况体积流量百分值、介质温度、压力值和电池容量百分量,并带中文提示符;
具有实时数据存储功能,可防止更换电池或突然掉电时数据丢失,在停电状态下,内部参数可永久性保存;
仪表具有防爆功能,防爆标志为ExiaⅡCT4;
流量计外壳防护等级为IP65。

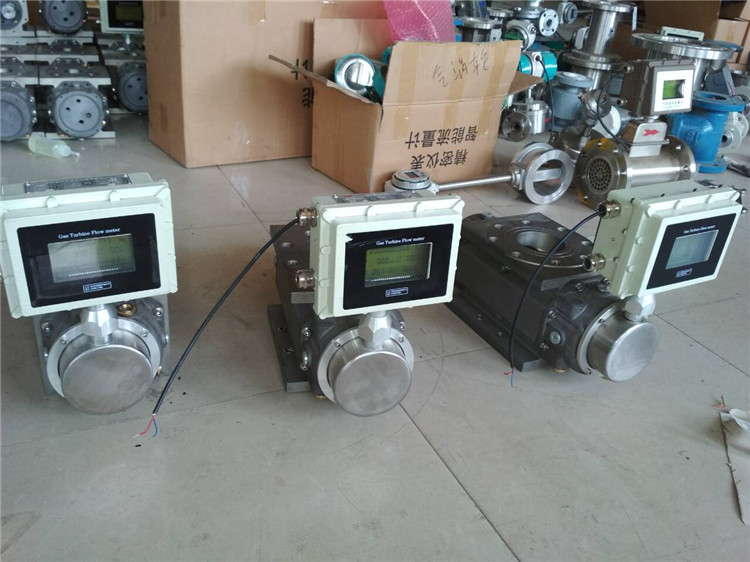

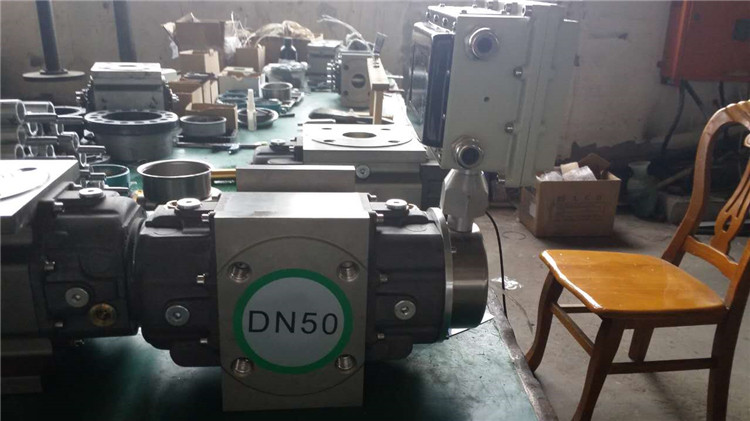

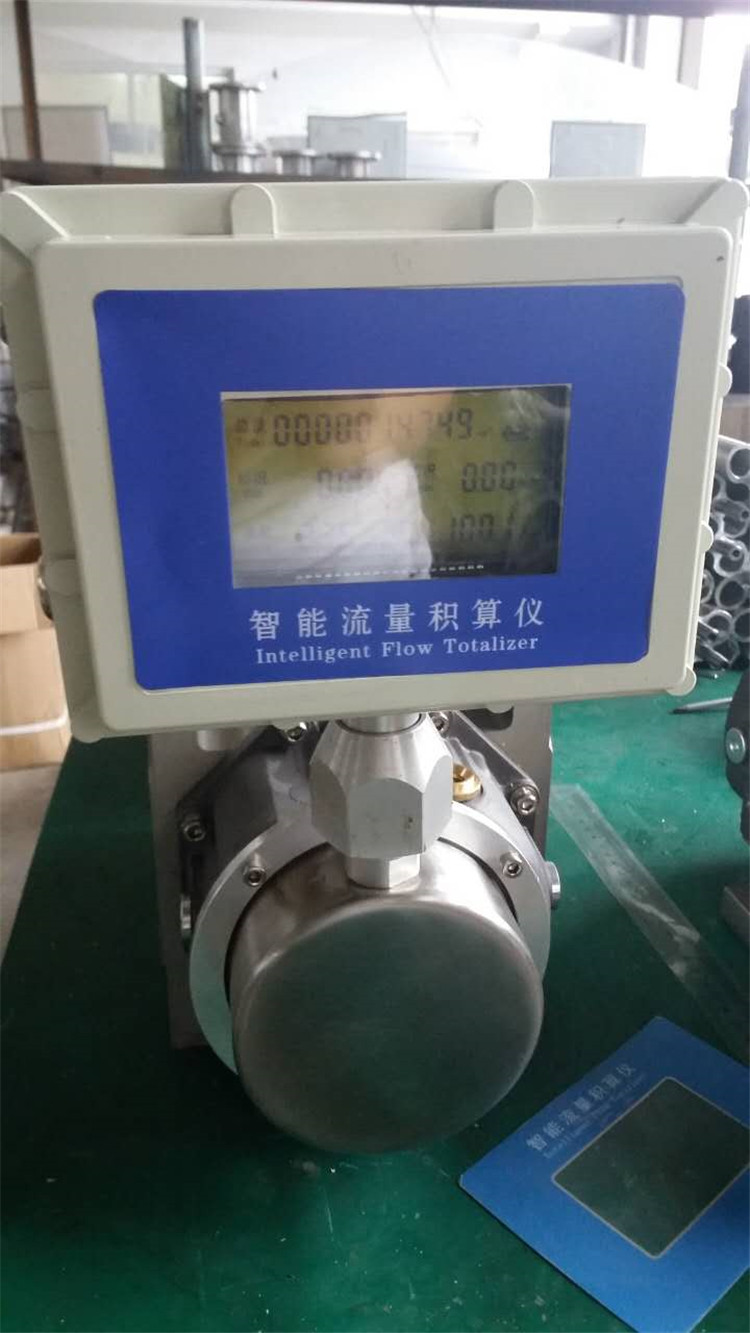

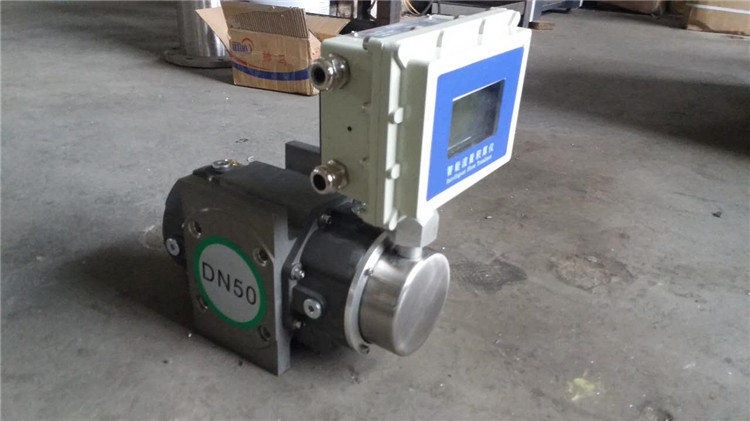

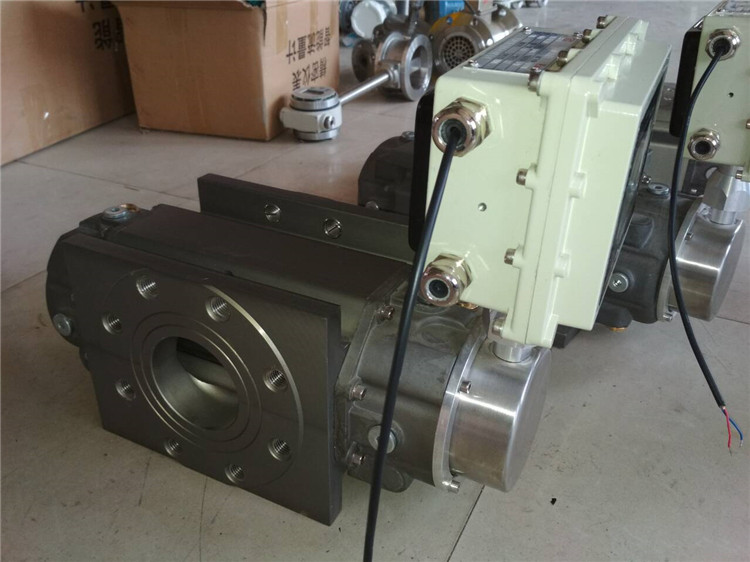

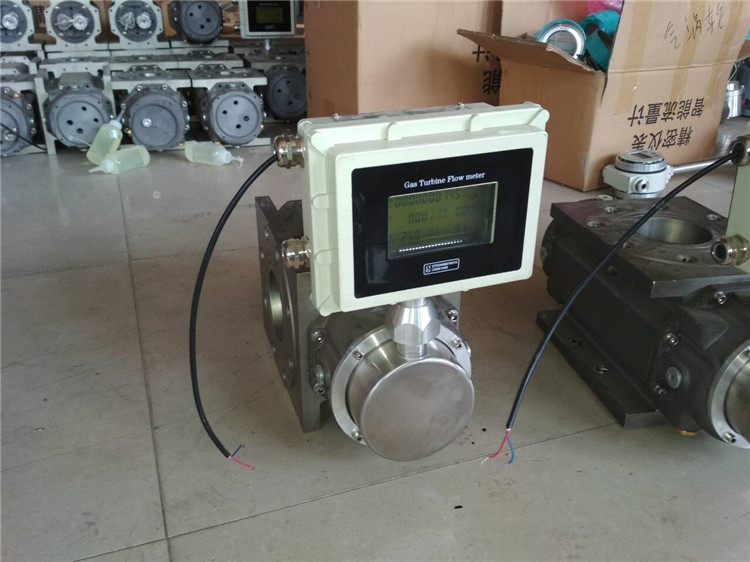

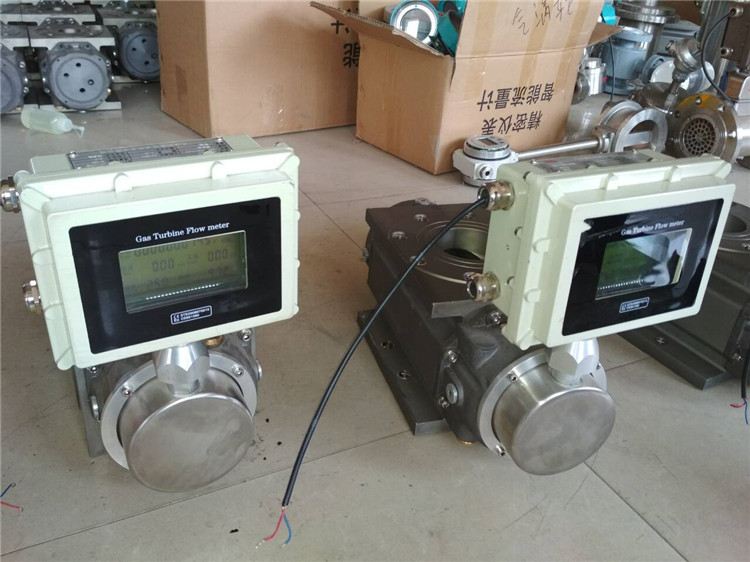

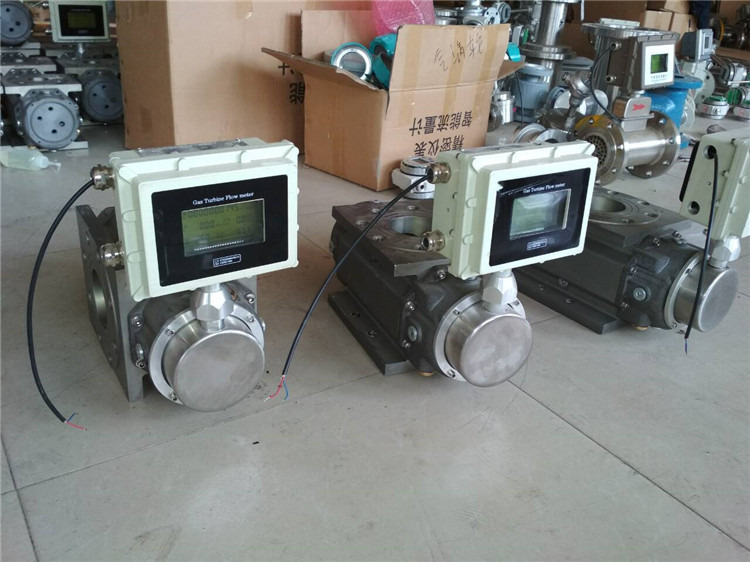

罗茨流量计现场图片

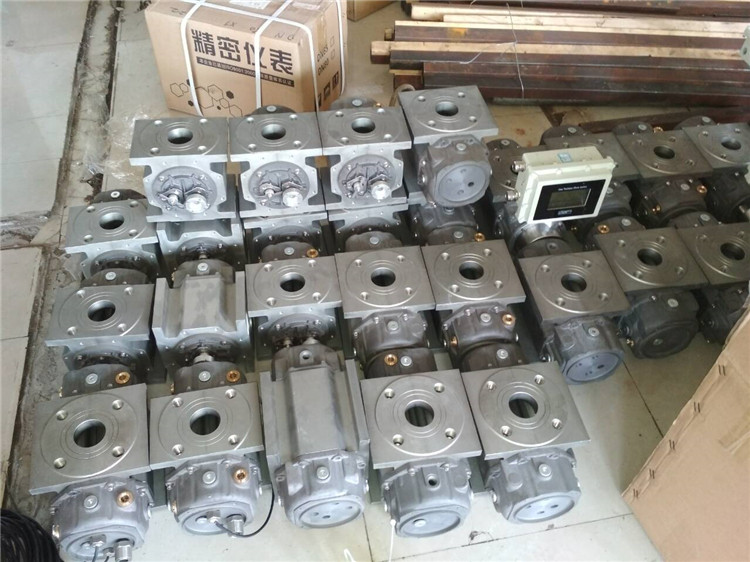

车间一角
