雷达液位计

HKRD901防腐型雷达液位计

我公司生产的智能雷达物位计、26G智能雷达物位计、导波雷达物位计、超声波液位计、磁致伸缩液位计主要用于测量工业、企业生产过程中储罐、卧罐、各种敞口池的液位、料位的高度...

立即咨询立即咨询

咨询电话：400-0592-364

微信：homkom邮箱：service@homkom.com

产品详情

产品概述PRODUCT OVERVIEW

HKRD901 系列传感器是26G高频雷达式物位测量仪表，测量距离可达10米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于各种强腐蚀性液体的测量。

产品原理 THE PRODUCT PRINCIPLE

雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。

A：量程设定、B：低位调整、C：高位调整、 D：盲区范围

测量的基准面是：螺纹底面或法兰的密封面。

注：使用雷达物位计时，务必保证最高料位不能进入测量盲区（图中D所示区域）。

产品规格 PRODUCT SPECIFICATION

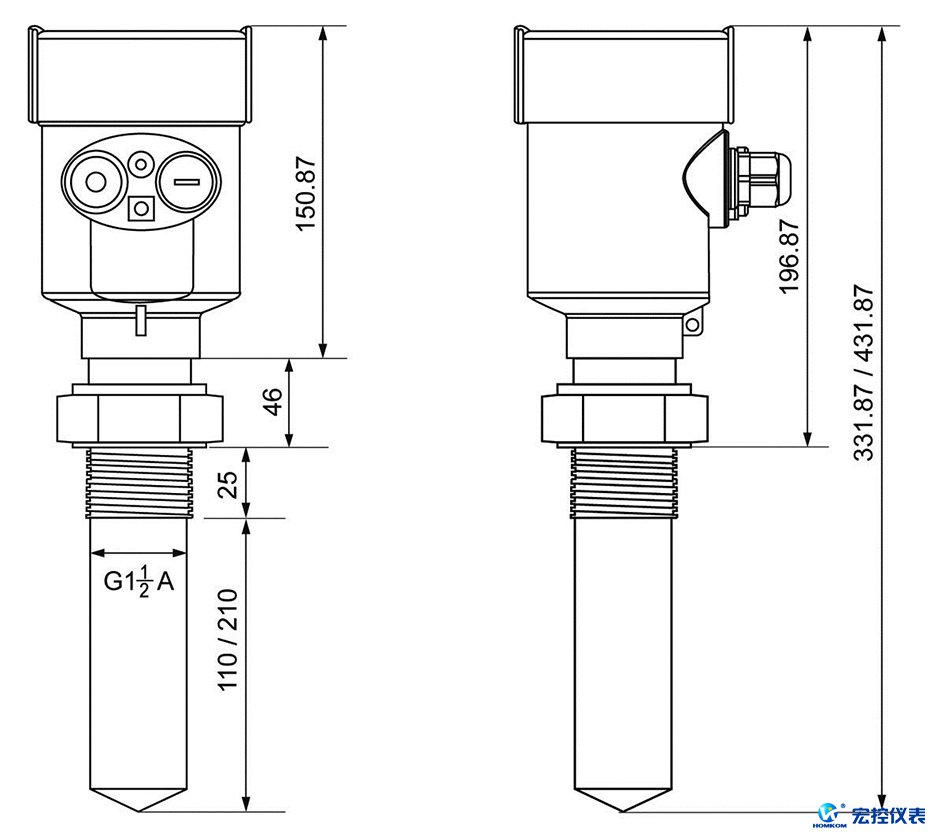

外观尺寸 APPEARANCE OF SIZE

我公司生产的智能雷达物位计、26G智能雷达物位计、导波雷达物位计、超声波液位计、磁致伸缩液位计

主要用于测量工业、企业生产过程中储罐、卧罐、各种敞口池的液位、料位的高度。

用于测量各种水位高度：地上、地下水池液位、消防水水位、河流、湖泊、水库、泥石流地质灾害监测、

桥梁积水、海洋水等水位监测、各种水处理行业比如：市政生活用水、生活污水、

各种化工厂、造纸厂等废水处理、再生水、循环水；

用于测量化工原料液位的高度：化工厂等储罐液位的测量，

测量介质为：醇类、烷类、烃类、液化气、酸类及这些原料的混合物等。

用于测量各种油位的高度：加油站油罐液位、炼油厂、润滑油厂、油田等的储罐液位测量，

测量介质为：柴油、汽油、原油、液化气、重油、沥青等。

用于测量各种粉料、块料、颗粒料的料位测量：水泥厂、电厂、钢厂、洗煤厂、粮库的各种储罐的料位测量，

测量介质为：水泥粉、石灰粉、石灰石浆液、煤粉、原煤块、石子、矿石、

矿粉、木屑等

用于食品卫生及造纸行业的料位、液位测量：粮库、生物制药、牛奶厂、造纸厂等

测量介质：瓜子、大豆、玉米、淀粉、牛奶、食用油、纸浆

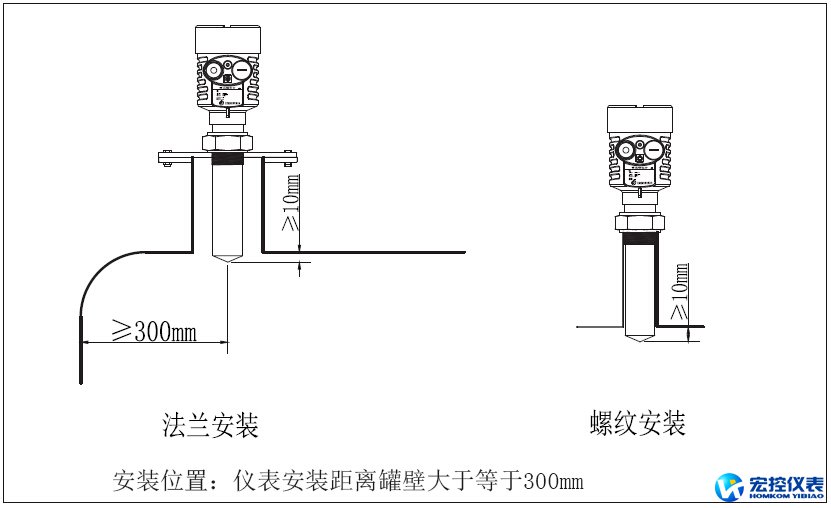

产品安装示意图：.

HKRD901型高频智能雷达物位计
特点：防腐型一体式雷达天线，盲区小、安装简单、高精度。

应用：主要应用于化工、冶炼、食品加工、污水等行业的

各种腐蚀性液体（例如：盐酸、硝酸、硫酸、碱液等）

储罐液位高度测量。

测量范围：20米

过程连接：螺纹、法兰

过程温度：(-60～120)℃

过程压力：(-0.1～0.3）MPa

精度：±3mm

重复性：±1mm

频率范围：26GHz

防爆等级：Exia IIC T6 Ga

防护等级：IP 67

信号输出：(4～20）mA/HART(两线/四线）

RS485/Modbus

技术参数 TECHNICAL PARAMETERS

过程连接	螺纹 G1½ ”A / 螺纹 1½ ”NPT / 法兰
天线型材	不锈钢 / PTFE
外壳	外壳和外壳盖之间的密封	硅橡胶
	外壳视窗	聚碳酸酯
	接地端子	不锈钢
供电电压	两线制	标准型	(16～26) V DC
		本安型	(21. 6～26. 4) V DC
		功耗	max 22. 5mA / 1W
		允许纹波
	隔爆型	- <100Hz	Uss < lV
		- (100～100K) Hz	Uss < l0mV
		(22. 8～26. 4) V DC	两线制
		(198～242) V AC	四线制 / 110V AC 四线制
电缆参数	电缆入口／插头	1个M20xl.5电缆入口
		1个盲堵M20xl.5
	接线端子	导线横截面2.5mm²
输出参数	输出信号	(4～2 0) mA
	通讯协议	HART
	分辨率	1. 6μA
	故障信号	电流输出不变
		20. 5mA
		22mA；
		3.9mA
	积分时间	(0～36)s，可调
盲区	天线末端
最大测量距离	HKRD901	10米（液体型）四氟棒天线
	HKRD902	30米（液体型）喇叭口天线
	HKRD808	20米（液体型）四氟桶天线
	HKRD903	70米（固体型）喇叭口天线
	HKRD904	80米（固体型）抛物面天线
	HKRD905	30米（固体型）喇叭口天线
	HKRD906	20米（液体型）平面锥天线
微波频率	26GHz
通讯接口	HART通讯协议
测量间隔	大约1秒（取决于参数设置）
调整时间	大约1秒（取决于参数设置）
显示分辨率	1mm
工作存储及运输温度	(-40～100) ℃
过程温度（天线部分的温度）	HKRD901	四氟棒天线(-40～130)℃
	HKRD902	喇叭口天线(-40～250)℃
	HKRD808	四氟桶天线(-40～130)℃
	HKRD903	喇叭口天线(-40～250)℃ 带吹扫
	HKRD904	抛物面天线(-40～250)℃
	HKRD905	喇叭口天线(-40～250)℃
	HKRD906	平面锥天线(-40～200)℃
相对湿度	˂ 95%
压力	Max. 4MPa
耐震	机械震动l0m/s² , (10～150)Hz

公司主营：雷达水位计、高频雷达水位计、脉冲雷达水位计等仪器仪表产品，有需要的客户可以都打电话联系我们！

安装要求 INSTALLATION REQUIREMENTS
