电磁流量计

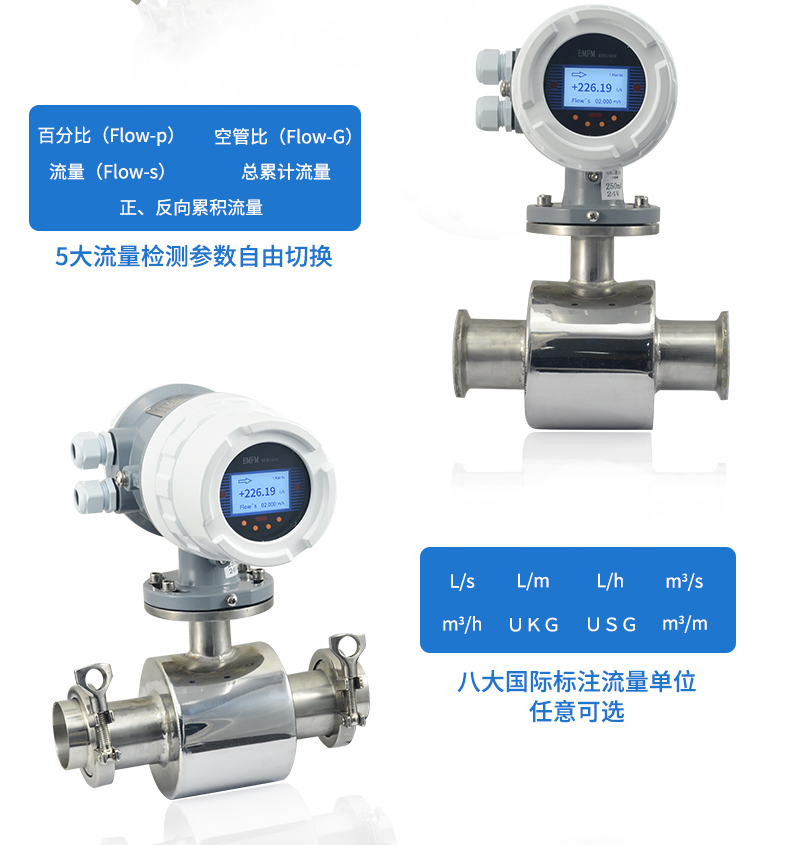

卫生型电磁流量计

卫生型电磁流量计采用了新型的卫生型衬里材料和衬里工艺，符合食品行业的卫生要求，同时采用了不锈钢外壳及不锈钢卡箍连接，方便电磁流量计的快速拆卸、清洗。详询400-0592-364...

立即咨询立即咨询

咨询电话：400-0592-364

微信：homkom邮箱：service@homkom.com

产品详情

电磁流量计选型样本.doc

电磁流量计说明书.doc

卫生型电磁流量计采用了新型的卫生型衬里材料和衬里工艺，符合食品行业的卫生要求，同时采用了不锈钢外壳及不锈钢卡箍连接，方便电磁流量计的快速拆卸、清洗，使电磁流量计在使用过程中不易被污染，且能有效防止测量流体残余物在测量管中的堆积，可广泛应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的生产制造过程及卫生、化工等领域。

【工作原理】

电磁流量计是根据法拉第电磁感应定律，在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D的不导磁管道，当导电液体在管道中以流速v流动时，导电流体就切割磁力线.如果在管道截面上垂直于磁场的直径两端安装一对电极则可以证明，只要管道内流速分布为轴对称分布，两电极之间产生感生电动势：

　　e=KBDv (3-36)

式中，v为管道截面上的平均流速，k为仪表常数。由此可得管道的体积流量为：

　　qv= πeD/4KB (3-37)

由上式可见，体积流量qv与感应电动势e和测量管内径D成线性关系，与磁场的磁感应强度B成反比，与其它物理参数无关

【测量范围】

【产品特点】

●测量不受流体密度、粘度、温度、压力和导电率变化的影响。

●测量管内无阻流部件，无压损，直管段要求低。对浆液测量有独特的适应性。

●合理选用电极和衬里材料，即具有良好的耐腐蚀性和耐磨损性。

●全数字量数量，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1

●超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。

●采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波砺磁，提高了流量测量的稳定性，功耗低。

●采用SMD器件和表面贴装（SMT）技术，电路可靠性高。

●管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

●在现场可根据用户实际需要在线修改量程。

●测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

●高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

●具有RS485、 RS232、Hart和Modbus Profibus-DP等数字通讯信号输出（选配）。

●具有自检与自诊自诊断功能。

●小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制（选配）

●内部有三个积算器可分别显示正向累积量反向累积量及差值积算量内部设有掉电时钟，可记录16次掉电时间（选配）

●红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）

【电磁流量计选型】

HKE-050SSINXN-30含义为：宏控HKE系列电磁流量计，公称通径50mm，一体式，4～20mA电流输出，无通讯，壳体衬里橡胶，无接环，上限流量（对应20 mA输出）30 m3/h。

【安装位置】
