分体式电磁流量计

一、分体式电磁流量计介绍

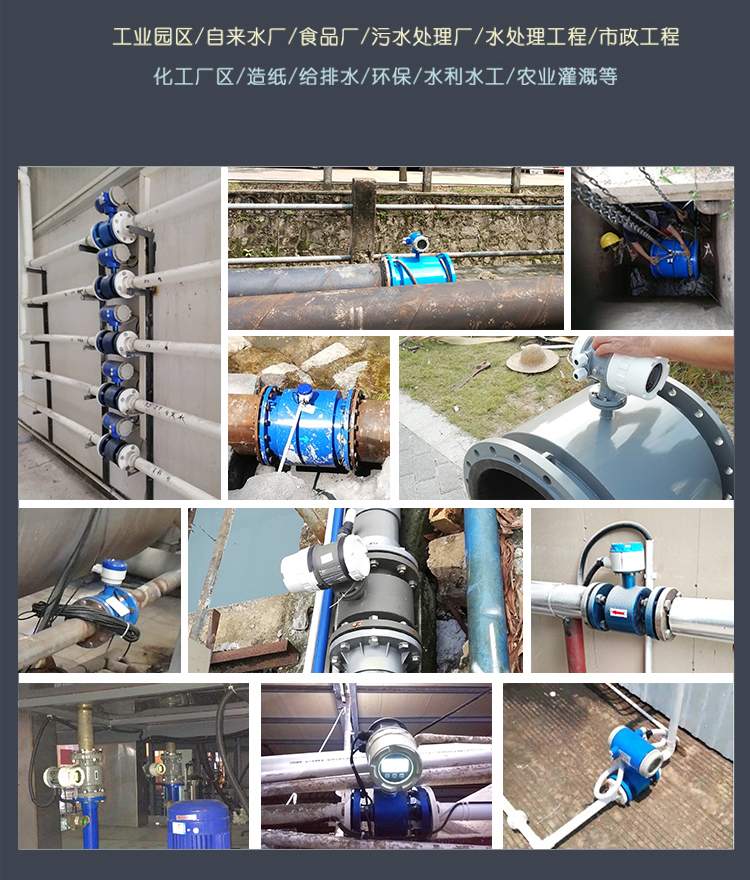

电磁流量计作为一种高精度、高牢靠和运用寿命长的流量测量仪表，其结构是由直接接触管道介质的传感器和上端信号转换器两部分构成。其工作原理源自于法拉第电磁感应定律，用于丈量电导率大于5μs/cm的导电液体的流量，是一种丈量导电介质流量的仪表。电磁流量计不仅能能够丈量通常导电液体的流量外，还可以用于丈量强酸、强碱等强腐蚀性液体和均匀含有液固两相悬浮的液体，如泥浆、矿浆、纸浆等。因此其应用领域非常广泛，无论是在化工生产，还是在制药，造纸，供水、污水处理领域都有着普遍的应用。


按照法拉第感应定律，磁场内流动的导电液体会产生电动势（电压），此电动势与管道内径、磁场强度以及平均流速都成比例。换句话说，在磁场中流动的液体的流速会转换成电。（E 与 V × B × D 成比例）

随着流量变化，电极捕获的电动势（电压）也会按如下所述变化。

1、仪表精度：管道式0.5级、1.0级；

2、测量介质：电导率大于5μS/cm的各种液体和液固两相流体。

3、流速范围：0.2～8m/s。

4、工作压力：1.6MPa。

5、环境温度：-40℃～+50℃。

6、介质温度：聚四氟乙烯衬里≤180℃；橡胶材质衬里≤65℃。

7、防爆标志：ExmibdⅡBT4。

8、防爆证号：GYB01349。

9、外磁干扰：≤400A/m。

10、外壳防护：一体化型： IP65；

分 离 型：  传感器IP68（水下5米，仅限于橡胶衬里）；转换器IP65。

11、输出信号：4～20mA.DC，负载电阻0～750Ω。

12、通讯输出：RS485或CAN总线。

13、电气连接：M20×1.5内螺纹，φ10电缆孔。

14、电源电压：90～220V.AC、24±10%V.DC。


三、流量计的结构

1、传感器：

传感器主要由测量导管、测量电极、励磁线圈、铁芯、磁轭和壳体组成。

a、测量导管：由不锈钢导管、衬里和连接法兰组合而成，为被测液体现场工况测量的载体。

b、测量电极：安装在测量导管内侧壁，与轴流方向垂直，使测量液体产生信号的一对电极。

c、励磁线圈：在测量导管内产生磁场的上下两个励磁线圈。

d、铁芯和磁轭：将励磁线圈产生的磁场导入液体，并构成磁回路。

e、壳体：仪表外包装。

2、转换器：

即为智能二次表，其将流量信号放大处理,单片机运算后，可显示流量、累计量，并能输出脉冲、模拟电流等信号，用于流体流量的计量或控制。

3、产品组装形式：

其分为一体型和分体型两种形式。

a、一体型： 传感器和转换器一体安装。

b、分体型：传感器和转化器分离安装，通过连接电缆形成流量计量系统。

c、为适应不同介质测量的要求，传感器的衬里和电极材料可以有多种选择。

4、电磁流量计与管道连接方式：

（1）、法兰连接：这种衔接方法是比较传统的，电磁流量计的两头都有能够衔接的法兰，在与管道衔接的时分，只要把两头的法兰与管道上的法兰用螺栓固定好就能够了，这种衔接能够单向装置。这种衔接的传感器体积比较小，只适合在小管道中运用。　　

（2）、夹装连接：这种衔接方法比较先进，一些自身没有法兰的电磁流量计选用的是这种衔接，能够用螺栓夹持在管道两个法兰之间，衔接方法比较简单。咱们有必要知道电磁流量计的装置方法，在进行夹装衔接的时分就不会出现错误了。

（3）、螺纹连接：也有一些小口径的电磁流量计选用的是螺纹衔接，通常在医疗、食品行业中会运用这种衔接方法。别的，这种衔接在石油、勘探中也有必定的使用。　

（4）、卡箍式衔接：如今一些小口径的管道选用的即是这种衔接，经过这种衔接，能够快速装置和拆开电磁流量计，其平时清洁和保护也是很方便的。


四、安装注意事项

1、非测量电极的轴线必须近似于水平方向；

2、测量管道内必须完全充满液体；

3、流量计前方zui少要有5* D(D为流量计内径)长度的直管段，后方zui少要有3* D(D为流量计内径)长度的直管段；

4、流体的流动方向和流量计的箭头方向*；

5、管道内要有真空会损坏流量计的内衬，需特别注意；

6、在流量计附近应无强电磁场；

7、在流量计附近应有充裕的空间，以便安装和维护；

8、若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离zui少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道。
