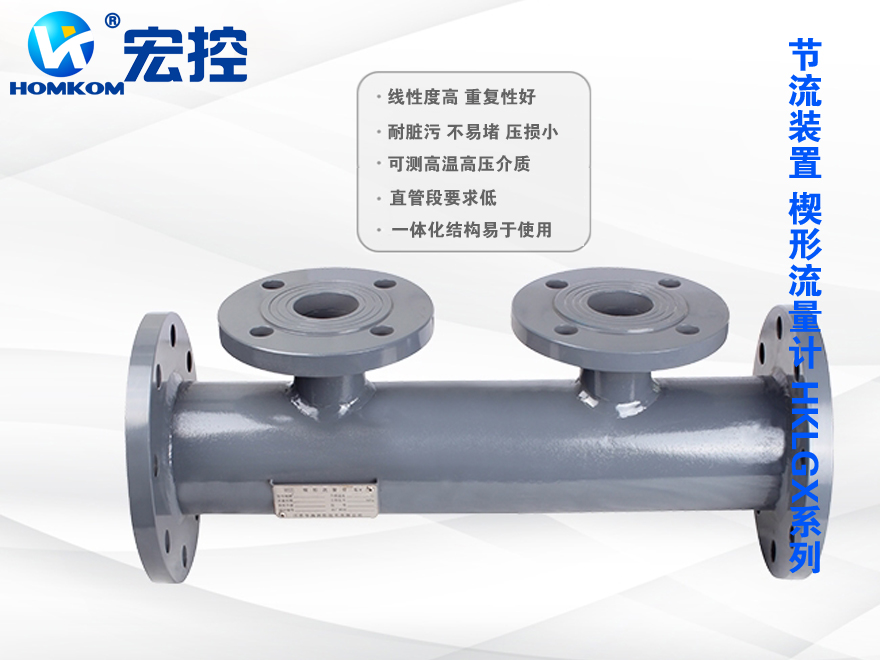

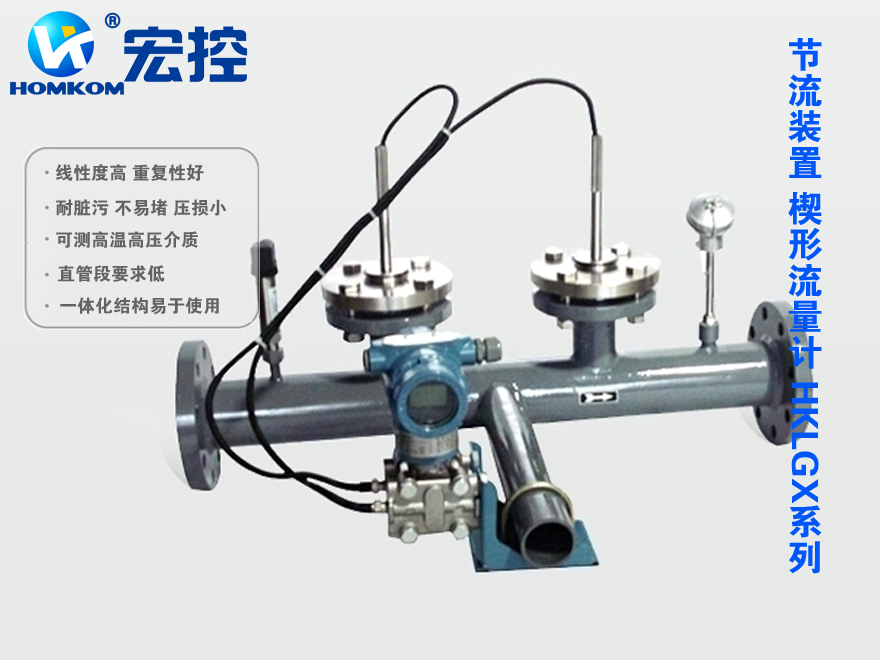

节流装置 楔形流量计

1、特别适合于高粘度、低雷诺数、带悬浮颗粒或气泡的介质测量;
2、永久压损比孔板小;
3、楔形件结构设计特殊，有导流作用，防堵塞;
4、具有流体粘度变化、温度变化、密度变化等补偿功能;
5、抗振动、抗冲击、抗脏污、抗腐蚀;
6、具有双向流量测量功能;
7、重复性好、测量精度高，逐一水校后出厂，精度可达±0.5%（未校准的也可达±3%）;
8、楔形流量计结构简单、牢固、高可靠性，安装方便，运行维护费用低;
9、无运动部件、耐磨损，长期使用时不需要重新标定。
10、可测量腐蚀性介质，由于差压测量是采用隔膜式的双法兰差压变送器，腐蚀性介质不能进入导压管和差压变送器，所以只要用耐腐蚀材料加工楔形节流件，就能保证仪表对腐蚀性介质进行测量。

1.管道口径：管径、壁厚、材质
2.测量介质
3.介质温度(℃)
4.介质工作压力（MPa）：最大压力、正常压力、最小压力
5.介质工作流量（m3/h、kg/h、Nm3/h）：最大流量、正常流量、最小流量
6.介质粘度(mPa.s)
7.介质密度(kg/m3)

1.保证紧邻楔形流量计上游管道内流体流动接近典型的充分发展的紊流流动状态且无旋涡。

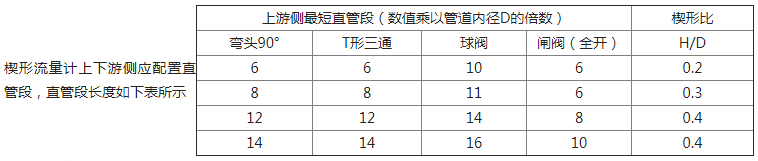

2.保证楔形流量计上游侧至少2D长度的管道内径平均值之差应不超过内径平均值的±3%。

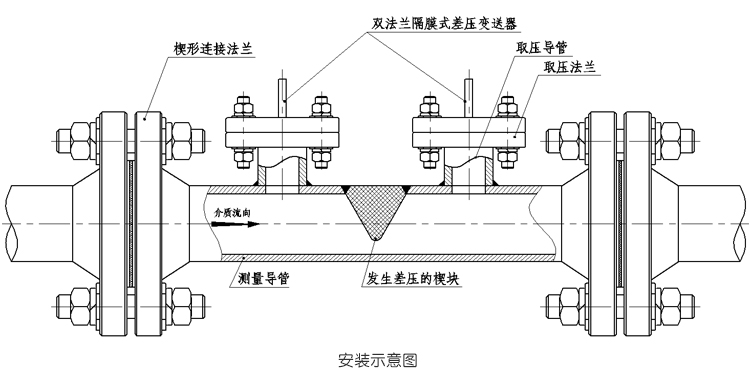

3.楔形流量计可在水平或垂直管道上与其公称通径相同的管道上安装使用，管道内壁应光滑、清洁、无附着物。垂直安装时，测量液体时流体应自下而上流动，应注意使楔形流量计能方便地排除气泡，以免引起仪表零点漂移。
