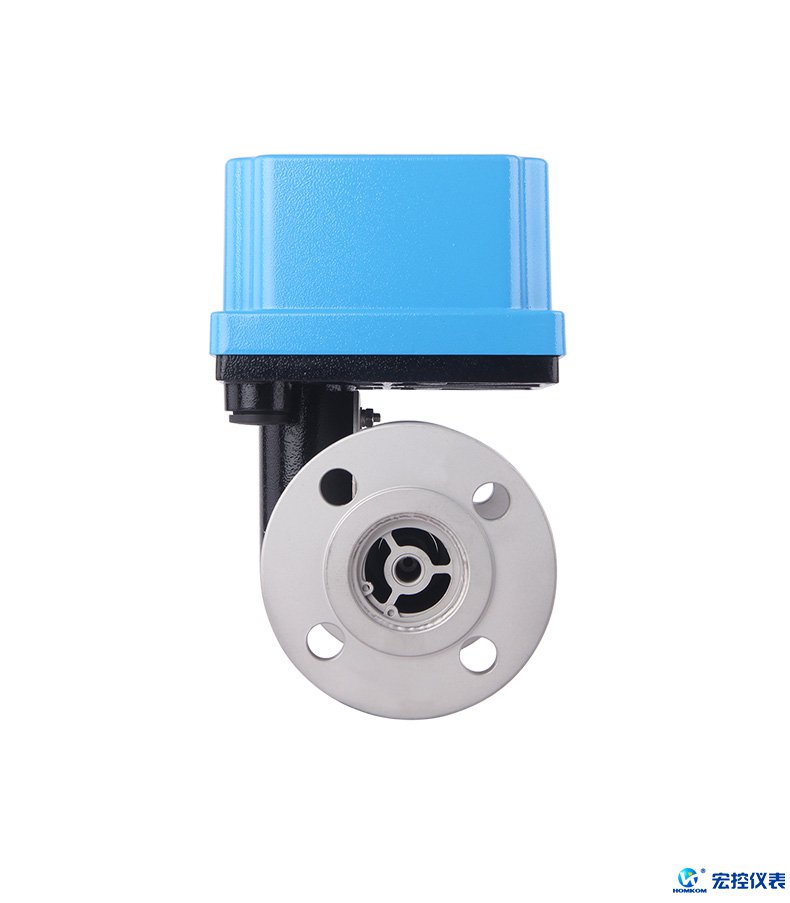

金属转子流量计

隔爆型金属转子流量计,是变面积式金属转子流量计的一种 , 在一根由下向上扩大的垂直锥管中 , 圆形横截面的浮子的重力是由液体动力承受的 , 浮子可以在锥管内自由地上升和下降。系列金属转子流量计（金属管浮子流量计）是基于浮子位置测量的一种变面积流量仪表,特别适合低流速、小流量的气体、液体流量测量。LZD系列金属管浮子采用全金属结构、Modular概念设计，具有体积小、压损小、量程比大、安装维护方便等特点，故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。

【产品简介】
HKZ隔爆型金属转子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。被测流体从下向上经过锥管和浮子形成的环隙时，浮子上下端产生差压形成浮子上升的力，当浮子所受上升力大于浸在流体中浮子重量时，浮子便上升，环隙面积随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一高度。浮子在锥管中高度和通过的流量有对应关系。浮子移动时，以磁耦合的形式传递到外部指示器，指示器的指针跟随浮子移动显示流量的变化。远传型是在指针现场指示流量的同时再通过传感器及放大电路，把被测介质的流量通过位移信号转换成4～20mA的标准信号。


【产品特点】
◆  适用于小口径和低流速介质流量测量
◆  工作可靠，维护量小，寿命长
◆  对于直管段要求不高
◆  较宽的流量比10：1
◆  机械指针现场指示瞬时流量（不受电路故障影响）；LCD液晶显示瞬时流量、累积流量
◆  单轴灵敏指示,非接触磁耦合传动
◆  全金属结构，适于高温、高压和强腐蚀性介质
◆  可用于易燃、易爆危险场合
◆  多种供电方式：24VDC、3.6V锂电池、220VAC供电方式
◆  具有数据恢复、数据备份、掉电保护及错误自诊断功能
◆  垂直、水平、上进下出、底进侧出、侧进侧出等多种安装形式，法兰或螺纹连接

【选型说明】


选型说明
HK-LZD--15/Y10/R4/T/M2/HART/Exi含义为：LZD金属转子流量计，DN15口径，下进上出型，304不锈钢，保温夹套结构，24VDC指针显示和4-20mA输出，带HART协议
