HKM明渠流量计跟巴歇尔槽、三角堰、矩形堰配合测量渠道内的水流量，适用于液体的测量，主要用于在测量污水厂、企事业单位的污水排放口、城市下水道的流量及农田水利上灌渠等。
由于本公司仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体条件下，比接触式的仪表，具有更高的可靠性和耐用性。
技术参数
【明渠污水流量计特点】
• 超声波非接触式液位测量，完全不影响流速，液位测量准确，是理想的液位仪；
• 探头功耗低，安装简便，易定位，适用条件广，输出标准4-20mA电流信号，可单独做液位仪使用；
• 流量积算仪操作简便，适用量水堰槽类型宽，包括薄壁直角三角堰，矩形堰，巴歇尔槽等；；
• 流量积算仪控制功能全面，两路继##器等)；
• 超声波探头可选防腐，防爆，小盲区，超低功耗，大量程等特殊型号产品；
• 本产品可配备U盘、微型打印机及后备蓄电池，方便用户采集保存数据或者；
非满管状态流动的水路称作明渠(open channel)，测量明渠中水流流量的仪表称作明渠流量计。明渠流量计应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。
工业和公用事业常用测量污水的明渠流量仪表按测量原理大体可分为堰法和测流槽两种。堰式流量计的特点：结构简单，安装方便，测量精度和可靠性好；但因水头压损，需要下游较畅通。

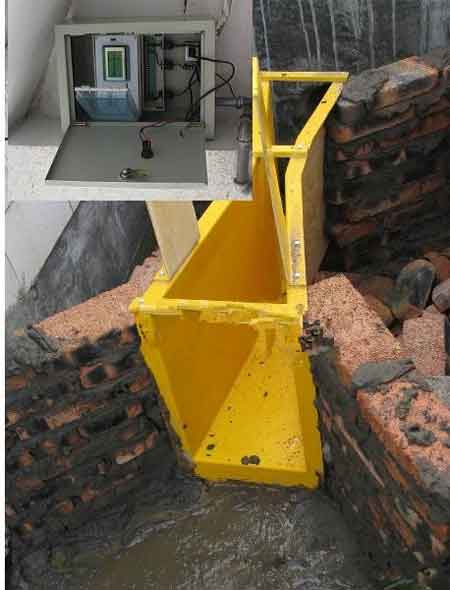

测流槽式流量计的常用测流槽有多种形式。zui常用的是安装在矩形明渠的巴歇尔槽(ParshaII fIume,简称P槽)。
巴歇尔槽流量计的特点：几乎不受管壁粗糙度等条件变化的影响，测量值的长期变化小；巴歇尔槽的水头损失在非满管流仪表中属于较小的，并且几乎不必担忧固体物的沉淀和堆积；
在通常情况下，对于测量较小流量的明渠(<20吨/小时),常常采用堰式流量计的结构，大于该流量值的情况下，可以根据用户实际工作情况酌情选用巴歇尔槽流量计或者堰式流量计。
明渠流量计基本原理
当被测介质全部通过巴歇尔槽形成自由流时，其流量与巴歇尔槽上游水位的关系为Q=C×Hn 式中C、n为节流系数，H是上游水位高度，通过测量水位的高度再进行一系列换算就可以得出相应的瞬时流量。
巴歇尔槽常用型号和流量范围：
明渠流量计型号
安装说明
订货时须注明：
1.被测介质的名称。
2.上限流量和常用流量。
3.明渠的长、宽和深度尺寸。
4.输出信号和类别。
5.其他需要说明的特殊要求（防腐防爆要求）。
