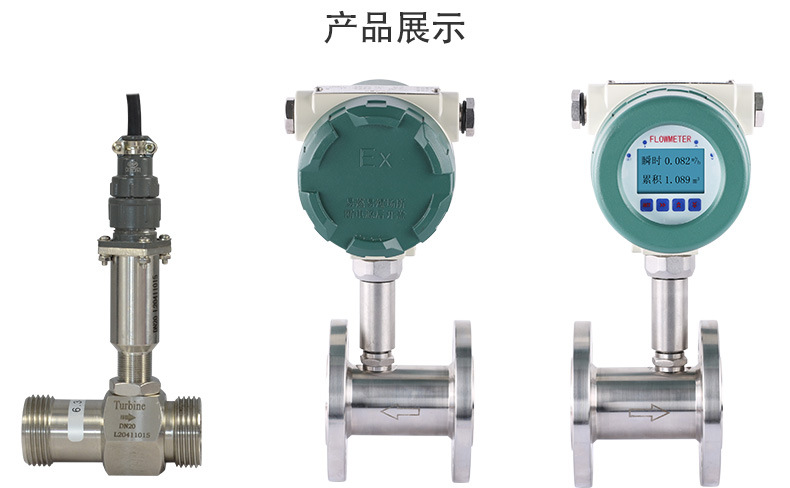

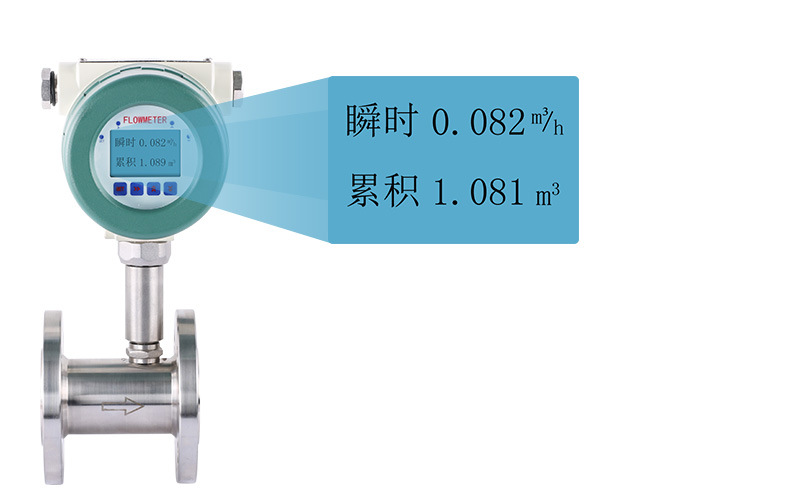

液体涡轮流量计

液体涡轮流量计选型样本.doc   液体涡轮流量计说明书.doc




【液体涡轮流量计简述】
HKT液体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。

【液体涡轮流量计技术参数】

1.主要技术参数

测量介质 无杂质、无强烈腐蚀性、低粘度液体 执行标准 涡轮流量传感器（JB/T9246-1999） 检定规程 涡轮流量计（JJG1037-2008） 仪表口径及 连接方式 法兰连接型 DN15-DN200 螺纹连接型 DN4-DN50 卡箍连接型 DN25-DN50 法兰标准 常规标准 GB/T9113-2000 其他标准 国际管法兰标准 如德标DIN、美标ANSI、日标JIS 国内管法兰标准 如化工部标准、机械部标准 螺纹规格 常规规格 英制管螺纹（外螺纹） 其他规格 内螺纹、NPT螺纹等 精度等级及对应重复性 精度等级 ±1%R ±0.5%R ±0.2%R(需定制) 线性度 ≤0.15% ≤0.1% ≤0.03% 量程比 1：10； 1：15； 1:20 仪表材质 304不锈钢；316不锈钢 被测介质温度（℃） -20℃～+110℃ 检定条件 环境条件 环境温度 20℃ 相对湿度 65% 检定装置 标准表法液体流量检定装置 静态质量法液体流量检定装置 使用条件 环境温度 -20℃～+60℃ 相对湿度 5%～90% 大气压力 86Kpa～106Kpa 输出信号 脉冲频率信号 两线制4-20mA DC电流信号 485通讯 供电电源 24V DC 传输距离 ≤1000m 信号线接口 基本型：赫斯曼接头，防爆型：内螺纹M20*1.5 防爆等级 基本型：非防爆产品，防爆型：Exd II CT6 Gb 防护等级 IP65

2.口径流量对照表

仪表口径（mm） 正常流量范围（m3/h） 扩展流量范围（m3/h） 仪表口径（mm） 正常流量范围（m3/h） 扩展流量范围（m3/h） DN4 0.04～0.25 0.04～0.4 DN50 4～40 2～40 DN6 0.1～0.6 0.06～0.6 DN65 7～70 4～70 DN10 0.2～1.2 0.15～1.5 DN80 10～100 5～100 DN15 0.6～6 0.4～8 DN100 20～200 10～200 DN20 0.8～8 0.45～9 DN125 25～250 13～250 DN25 1～10 0.5～10 DN150 30～300 15～300 DN32 1.5～15 0.8～15 DN200 80～800 40～800 DN40 2～20 1～20
