旋进旋涡流量计说明书.doc
HK-LUXB气体旋进旋涡流量计可广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的首选产品。在电力、化工、石油等众多的行业当中，我们会常常使用旋进漩涡流量计来对气体进行计量。这是由于漩涡流量计的功能性比较强大，它采用了最新的微处理的技术，从而漩涡流量计的操作及维修变得简单起来。接下来我们就来了解下旋进漩涡流量计的工作原理以及性能优势。
【工作原理】
当被测介质沿管道中轴到达仪表上游入口时,其固定于端部的扇型叶片首先迫使流体进行旋转运动,然后再由旋涡发生体形成旋涡流.由于流体本身具有的动能,旋涡流继续在文丘利管中向前旋进,在流体到达文氏管的收缩段时由于节流作用使得旋涡流动能增加,流速加大,当进入扩散段后,又因回流的作用流体就被迫进行二次旋转.产生的旋涡频率再经频率感测元件(压电晶体)检测,转换及前置放大器的放大,滤波和整形等一系列过程之后,旋涡频率就被转变成了与被测介质流速大小成正比的脉冲信号,然后再与温度,压力等检测信号一起被送往微处理器进行积算处理,最后在LCD上显示出测量结果(标准状况下的瞬时流量,累计流量及温度,压力数据)。
旋进旋涡流量计技术参数
工作电源：外电源：+24VDC
内电源：3.6V锂电池；
整机功耗：外电源，＜1W
内电源：＜0.3mW，
输出方式：脉冲信号 4～20mA电池信号：对应流量0～Qmax，20mA对应流量可由用户自己设定。
RS485通讯：可传输瞬时流量、累积流量、压力和温度参数。
标准状态条件：P=101.325kPa，T=293.15K 2.使用条件：
环境温度：-30～+60℃
介质温度：-20～+80℃
相对温度：5%～95%
大气压力：86KPa～106KPa
【产品特点】
1、内置式压力、温度、流量传感器具备多种补偿方式可供用户选择，安全性能 高，结构紧凑，外形美观。
2、就地显示温度、压力、瞬时流量和累积总量。
3、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振 动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
4、特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会 丢失，可永久性保存。
5、整机功耗极低，能凭内部电池长期供电运行，是理想的无需外电源就地显示仪 表。
6、防盗功能可靠，具有密码保护，防止参数改动。
7、具备两线制和三线制4～20mA标准电流信号输出，脉冲输出和RS485接口。
本系列产品执行国家JJG198-94《速度式流量计检定规程》Q/320831AHH003-2004 《HLUX系列智能旋进旋涡气体流量计》企业标准。
本系列产品经国家级仪器仪表防爆安全监督部（NEPSI）检定认可，符合国家标准 GB3836.1-2010、GB3836.2-2010有关规定。隔爆型防爆标志为ExdⅡCT6。
【测量范围】
【旋进旋涡流量计选型】
在选型过程中应把握两条原则；即：一要保证生产安全，二要保证使用精度。为此必须落实三个选型参数，即近期和远期的最大、最小及常用流量(主要用于选定仪表公称通径)、被测介质的设计压力(主要用于选定仪表的公称压力等级)、实际工作压力(主要用于选定仪表压力传感器的压力等级)。
a. 当已知被测流量为工况体积流量时，可直接按表中的流量范围选取适配的公称通径；
b. 当已知被测流量为标况条件下的体积流量时，应先将标况体积流量QN换算为工况体积流量Qv，再按技术参数表中的流量范围选取相应的公称通径；
c. 当两种口径流量计均能覆盖最低和最高体积流量时，在压损允许下，应尽量选小口径；
d.勿使实际最小流量Qmin低于所选公称通径流量计的流量下限；
【安装注意事项】
1）流量计应根据流向标志安装。
2）流量计可水平、垂直或任意角度倾斜安装。
3）上下游直管段要求见图1
4）被测介质内除含有较大颗粒或较长纤维性杂质外，一般无需安装过滤器。
5）流量计周围不应有强外磁场干扰及强烈的机械振动。
6）流量计必须可靠接地。
【接线示意图】

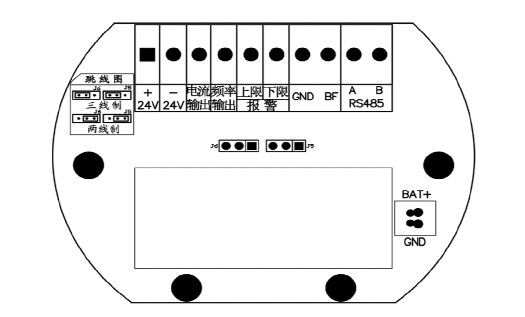

1) 跳线版
2）拨码版
3) 接线端子含义如下：
4) 跳线(拨码)图
5)接线示意图
【使用注意事项】
1.现场安装、维护必须遵守“有爆炸性气体时勿开盖”的警告语，并在开盖前关 掉外电源。
2.管道安装完毕进行密封性试压时，应注意流量计压力传感器所能承受的最高压 力，以免损坏压力传感器。
3.投入运行时，应缓慢开启流量计上、下游阀门，以免瞬间气流过急而损坏仪表 和管路。
4.当流量计需要有信号远传时，应严格按三、4“电气性能指标”要求接入外电源 24VDC，严禁在信号输入口直接接入220VAC或380VAC电源。
5.用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头；
6.流量计运行时，不允许打开前盖改动仪表参数，否则影响流量计的正常工作；
7.不得随意松开流量计固定部分。
8.产品在室外使用时，建议加配防水罩。
【维护和故障排除】
1.在运行过程中若发生流量计显示值与实际流量示值不符合时，应首先检查用户 的管道系统是否符合流量计的安装要求。
2.故障排除见表4
