雷达液位计

抛面雷达液位计 抛物面雷达物位计

HKRD-904抛物面雷达液位计适用于水泥、电力、钢铁行业中大量程、高粉尘、高温、低介电常数介质的测量。咨询400-0592-364...

立即咨询立即咨询

咨询电话 :400-0592-364

微信:homkom邮箱:service@homkom.com

产品详情

由于抛物面雷达料位计可以产生窄波束宽度和定向性,在罐壁内干扰物较多时,可以很好的进行测量,不受阶梯等干扰物虚假回波的影响。适用于水泥、电力、钢铁行业中大量程、高粉尘、高温、低介电常数介质的测量。

产品概述PRODUCT OVERVIEW

HKRD904抛面雷达液位计采用抛物面天线,抛物面天线由反射器和位于其焦点处的馈源组成以轴对称的抛物面状结构天线,抛物面雷达料位计的主要优势是它的高方向性,功能类似于一个探照灯或者手电筒,向一个特定的方向汇聚微波至狭窄的波束。厦门宏控仪表致力于打造中国较专业的抛物面雷达料位计生产厂家,厦门宏控仪表专业生产抛物面雷达料位计,厦门宏控仪表汇聚专业的抛物面雷达料位计生产研发团队,每款抛物面雷达料位计都是精益求精,只为给您较较好的产品与服务,厦门宏控仪表致力于打造中国较专业的抛物面雷达料位计生产厂家。

产品原理 THE PRODUCT PRINCIPLE

雷达物位天线发射较窄的微波脉冲,经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收,将信号传输给电子线路部分自动转换成物位信号(因为微波传播速度极快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)。


A:量程设定、B:低位调整、C:高位调整、 D:盲区范围

测量的基准面是:螺纹底面或法兰的密封面。

注:使用雷达物位计时,务必保证最高料位不能进入测量盲区(图中D所示区域)。



防护等级 PROTECTION GRADE

本仪表完全满足防护等级IP66/67的要求,请确保电缆密封头的防水性。如下图
如何确保安装满足IP67的要求:
请确保密封头未受损。
请确保电缆未受损。
请确保所使用的电缆符合电气连接规范的要求。
在进入电气接口前,将电缆向下弯曲,以确保水不会流入壳体,见①
请拧紧电缆密封头,见②
请将未使用的电气接口用盲堵堵紧,见③

产品特点 PRODUCT FEATURES

● 天线尺寸小,便于安装;非接触雷达,无磨损,无污染。
● 几乎不受腐蚀、泡沫影响;几乎不受大气中水蒸气、温度和压力变化影响。
● 严重粉尘环境对高频物位计工作影响不大。
● 波长更短,对在倾斜的固体表面有更好的反射。
● 波束角小,能量集中,增强了回波能力的同时又有利于避开干扰物。
● 测量盲区更小,对于小罐测量也会取得良好的效果。
● 高信噪比,即使在波动的情况下也能获得更优的性能。
● 高频率,是测量固体和低介电常数介质更好的选择。

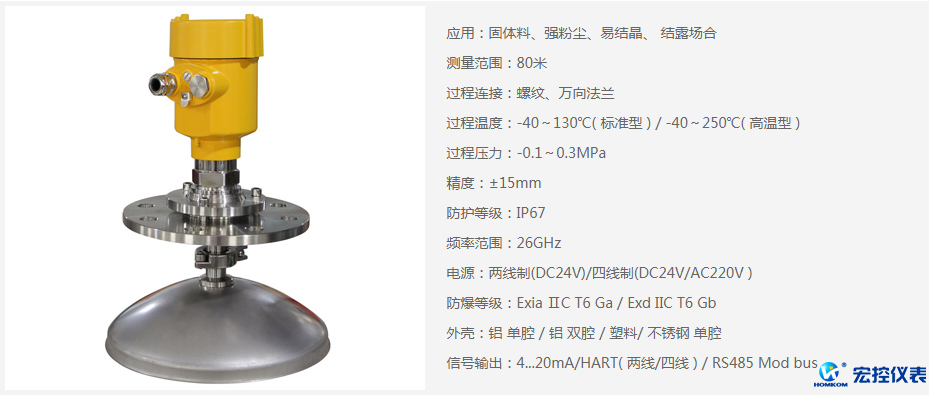

产品规格 PRODUCT SPECIFICATION

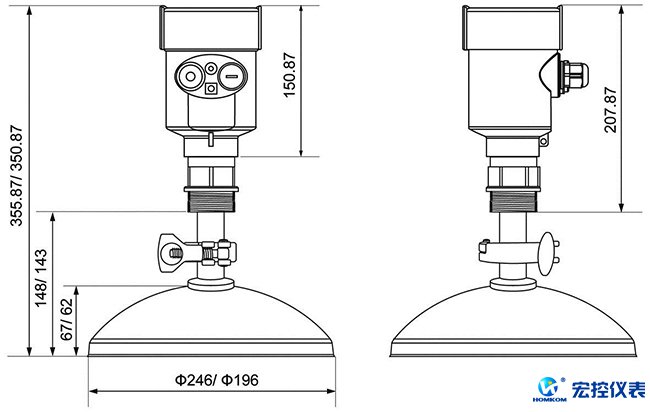

外观尺寸 APPEARANCE OF SIZE



技术参数 TECHNICAL PARAMETERS

过程连接   螺纹 G1½ ”A /    螺纹 1½ ”NPT /   法兰
天线型材 不锈钢 / PTFE
外 壳 外壳和外壳盖之间的密封 硅橡胶
外壳视窗 聚碳酸酯
接地端子 不锈钢
供电电压 两线制 标准型 (16~26) V DC
本安型 (21. 6~26. 4) V DC
功耗 max 22. 5mA / 1W
允许纹波
隔爆型 - <100Hz Uss < lV
- (100~100K) Hz Uss < l0mV
(22. 8~26. 4) V DC 两线制
(198~242) V AC 四线制  /  110V AC   四线制
电缆参数 电缆入口/插头 1个M20xl.5电缆入口
1个盲堵M20xl.5
接线端子 导线横截面2.5mm²
输出参数 输出信号 (4~2 0) mA
通讯协议 HART
分辨率  1. 6μA
故障信号 电流输出不变
20. 5mA
22mA;
3.9mA
积分时间 (0~36)s,可调
盲区 天线末端
最大测量距离 HKRD901 10米   (液体型)四氟棒天线
HKRD902 30米   (液体型)喇叭口天线
HKRD808 20米   (液体型)四氟桶天线
HKRD903 70米  (固体型) 喇叭口天线
HKRD904 80米  (固体型) 抛物面天线
HKRD905 30米  (固体型)喇叭口天线
HKRD906 20米  (液体型)平面锥天线
微波频率 26GHz
通讯接口 HART通讯协议
测量间隔 大约1秒(取决于参数设置)
调整时间  大约1秒(取决于参数设置)
显示分辨率 1mm
工作存储及运输温度 (-40~100) ℃
过程温度(天线部分的温度) HKRD901 四氟棒天线(-40~130)℃
HKRD902 喇叭口天线(-40~250)℃
HKRD808 四氟桶天线(-40~130)℃
HKRD903 喇叭口天线(-40~250)℃ 带吹扫
HKRD904 抛物面天线(-40~250)℃
HKRD905 喇叭口天线(-40~250)℃
HKRD906 平面锥天线(-40~200)℃
相对湿度 ˂ 95%
压力 Max. 4MPa
耐震 机械震动l0m/s² , (10~150)Hz
