雷达液位计

120G调频雷达液位计 雷达物位计

发射频率120~130GHz,采用10GHz的扫频带宽,仅需要80ms就能完成一次100m距离范围完整的测量计算过程。非接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响,精确测量各种小量程...

立即咨询立即咨询

咨询电话 :400-0592-364

微信:homkom邮箱:service@homkom.com

产品详情

产品概述PRODUCT OVERVIEW

HKRD-FMF 系列传感器是120G调频雷达式物位测量仪表,测量距离可达35米。天线被进一步优化处理,新型快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于高温高压等环境液体的测量。



产品原理 THE PRODUCT PRINCIPLE

调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波,电磁波碰到介质反射后被雷达接收,接收信号与发射信号之间的频率差 δ f 与介质表面的距离 R 成一定比例关系: R= C (速度)  f (频率差) /2/ K  调频斜率)。因为光速 C和调频斜率 K 已知,因此估算出频率差 δ f  便可得到雷达安装位置料面的距离 R ,再通过已知的罐体总高,减去雷达到料面的空间距离(简称空高),得出料位的高度。

原理

防护等级 PROTECTION GRADE

本仪表完全满足防护等级IP66/67的要求,请确保电缆密封头的防水性。如下图
如何确保安装满足IP67的要求:
请确保密封头未受损。
请确保电缆未受损。
请确保所使用的电缆符合电气连接规范的要求。
在进入电气接口前,将电缆向下弯曲,以确保水不会流入壳体,见①
请拧紧电缆密封头,见②
请将未使用的电气接口用盲堵堵紧,见③

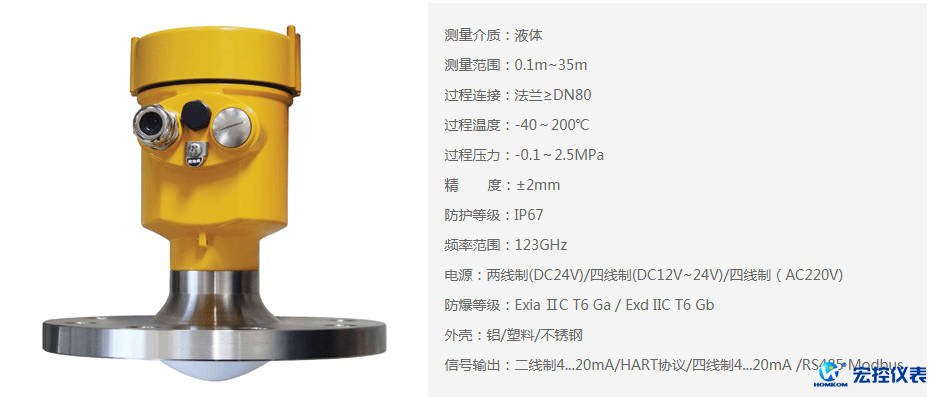

产品规格 PRODUCT SPECIFICATION

HKRD-FMF15




HKRD-FMF21


HKRD-FMF13



HKRD-FMF12


HKRD-FMF11




外观尺寸 APPEARANCE OF SIZE

HKRDFMF15标准型尺寸

HKRDFMF15高温型尺寸




HKRD-FMF21带吹扫型



HKRD-FMF21不带吹扫型

HKRD-FMF13


HKRD-FMF12


HKRD-FMF11外形尺寸



技术参数 TECHNICAL PARAMETERS

过程链接 法兰
材质 304不锈钢、PP
外壳 外壳和外壳之间的密封 硅橡胶
外壳视窗 聚碳酸酯
接地端子 不锈钢
供电电压 四线制 标准型 (12~24)V DC
功耗 max80mA DC24V/2W
允许波纹 <100Hz Uss<1V
(100~100K)Hz Uss<10mV
双腔外壳 (198~242)V AC 四线制
100V AC 四线制
电缆参数 电缆入口/插头 1个M20x1.5电缆入口
1个盲堵M20×15
接地端子 导线横截面2.5mm2
输出参数 输出信号 (4~20)mA/RS485Modbus
分辨率 1mm
故障信号 电流输出不变;20.5mA;22mA;3.9mA
积分时间 (0~20)s,可调
盲区 0.1m/0.2m/0.3m
最大测量间隔 150米
测量间距 大约1秒(取决于参数设置)
调整时间 大约1秒(取决于参数设置)
调整时间工作存储及运输温度 (-40~80)℃
过程温度 HKRD-FMF11 -40~80℃
HKRD-FMF12 -40~110℃
HKRD-FMF13 -40~110℃
HKRD-FMF15 -40~200℃
HKRD-FMF21 -40~110℃
相对湿度 <95%
压力 Max2.5MPa
耐震 机械震动10m/s2,(10~150)Hz

仪表线性 INSTRUMENT LINEARITY



安装要求 INSTALLATION REQUIREMENTS

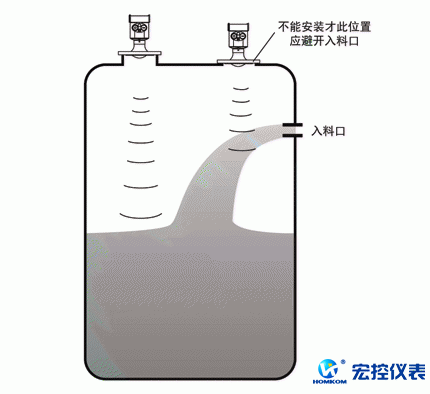

仪表在安装时避免安装在入料口的上方,尽量避开各种影响信号的物体,如搅拌桨等


在极端复杂的工况下,以雷达安装点为中心,半径20cm的区域内没有任何障碍物,仪表即可正常工作。


发射频率120~130GHz,采用10GHz的扫频带宽,仅需要80ms就能完成一次100m距离范围完整的测量计算过程。非接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响,精确测量各种小量程储罐、反应釜中的液位。
